一、用途：
 HCE-400系列磁卡/条码阅读器是本公司研制开发的磁卡、条码阅读系列产品之一，专为银行、税务、股市、商检、邮电等行业配套设计，用于磁卡、条码信息的读取及传送。
 本产品集磁卡译码及数据发送功能于一体，支持双向刷卡操作。根据不同用途，它可将磁卡第1，2，3磁道和条码卡的信息译成能被主机接收的数字信息，完全符合ANSI/ISO技术标准，具有键盘仿真或RS-232串口输出。

二、主要功能：
1．刷卡机可双向读取卡片。
2．电源来自电脑主机，不需外接电源。
3．发光管指示和蜂鸣器鸣叫来识别读卡成功和失败。
4．HCE-400系列磁卡阅读器符合ANSI/ISO标准。
5．HCE-405系列条码阅读器自动辩认读取以下各种条码：Code39、Code93、UPC/EAN、Codebar、Interleaved 2 of 5、Code128、Full ASCⅡ Code39（Extended Code 39）。
6．键盘仿真接口：可配接IBM PC/XT/AT及兼容机。键盘仿真安装在键盘与电脑之间，其功能如同键盘，且键盘操作不受影响。
7．RS-232串口输出，配有转接电缆直接从键盘口取电，不需外接电源，使用方便。

三、技术指标：
1．磁卡标准：ISO 7811-7815
2．译码方式：F2F（FM）
3．刷卡速度：10～120cm/s
4．磁头寿命：≥600，000次
5．电源电压：DC 5V±5%
6．电源电流：≤35mA（条码阅读器≤60mA）
7．工作环境：
温度：0℃～45℃ 湿度：10～90％RH

四、开关设置：
A：  磁卡阅读器键盘口仿真
SW1：加自动回车    ON：不加  OFF：要加
SW2：加磁道起止符  ON：不加  OFF：要加
SW3：仿真键盘类型  ON：XT    OFF：AT
SW4：外接标准键盘  ON：不接  OFF：接
SW5：无定义（固定在OFF）
SW6：无定义（固定在OFF）
SW7：磁道选择 ON：2/3磁道  OFF：1/2磁道
SW8：厂方设定（固定在OFF）

B：  磁卡阅读器RS-232串口仿真
SW1：加自动回车    ON：不加  OFF：要加
SW2：加磁道起止符  ON：不加  OFF：要加
SW3：加BCC校验    ON：不加  OFF：要加
SW4：加文件符号    ON：不加  OFF：要加
SW5：波特率设置1（具体设置见下）
SW6：波特率设置2（具体设置见下）
SW5：ON   SW6：ON  1200Bps
SW5：OFF  SW6：ON  2400Bps
SW5：ON   SW6：OFF 4800Bps
SW5：OFF  SW6：OFF 9600Bps
SW7：磁道选择 ON：2/3磁道  OFF：1/2磁道
SW8：厂方设定（固定在OFF）

注：当前开关设置为常规版本的开关设置，特殊版本具体设置见阅读器底盖。

五、安装：

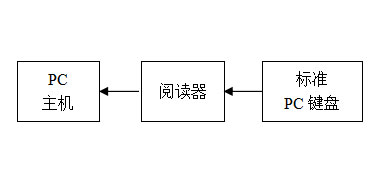

阅读器与PC机在键盘仿真时的连接：当使用时，只需拆下主机的键盘插头，将阅读器专用插头的一端插入主机键盘插座，另一端与主机键盘连接。

阅读器与PC机在RS-232串行口时的连接：当使用时，只需把阅读器的串行口与主机串行口直接连接，同时拆下主机的键盘插头，将阅读器专用插头一端插入主机键盘插座，另一端与主机键盘连接。

六、使用说明：
1．阅读器上电后红色指示灯亮，同时蜂鸣器响三声表示上电自检通过。
2．手持卡片将磁条或条码面向阅读器上的磁卡标记以匀速刷过卡槽。
3．当读卡成功后，绿色指示灯闪亮一下，同时蜂鸣器响一声表示读卡成功。

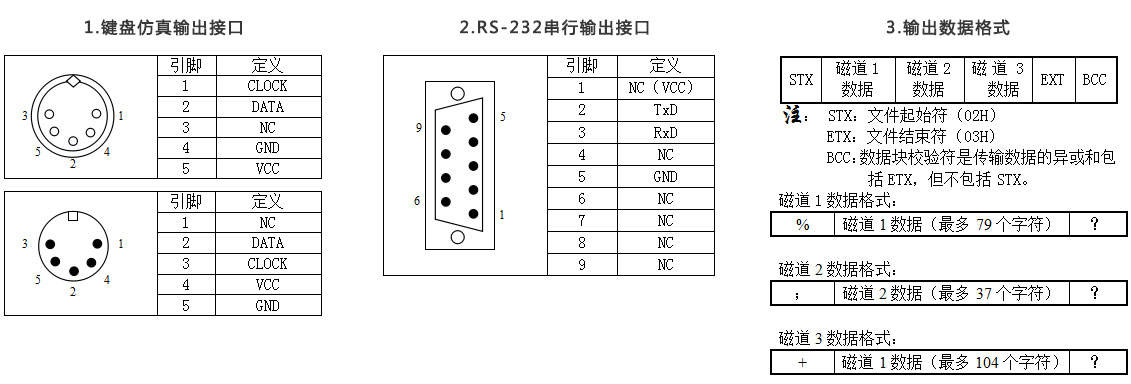

七、接口说明

注： “%”、“；”、“+”、“？”为磁道起始符、结束符。
注意事项：
注意保护磁头清洁，尽量避免灰尘，定期清洗磁头清洁。
